1、工作原理
STD APF系列有源电力滤波器的工作原理是实时检测负载电流，基于指定次谐波电流检测算法将谐波电流逐次分离，按照设定的滤波百分比生成控制信号驱动IGBT输出与负载谐波电流幅值相同相位相反的补偿电流，达到谐波抵消的目的。
2、性能特点
Ø 采用DSP+CPLD全数字控制核心、三电平拓扑技术、先进的谐波检测算法和PWM控制策略实现谐波电流的精确补偿。
Ø 采用模块化设计，方便多模块并联，占地空间小、维护方便。
Ø 独立风道和独立板仓结构设计，保证设备的稳定运行。
Ø 滤除谐波次数范围广，可滤除2~50次谐波，并同时解决三相不平衡问题。
Ø 谐波滤除率高，在容量允许条件下，谐波电流滤除率可高达95%。
Ø 可设定100%限流输出，保证设备长期稳定运行。
3、主要应用场合
石化行业，数据中心，医院行业，药品制造，钢铁行业，半导体制造业，轻工纺织业等等。
4、型号说明与外观

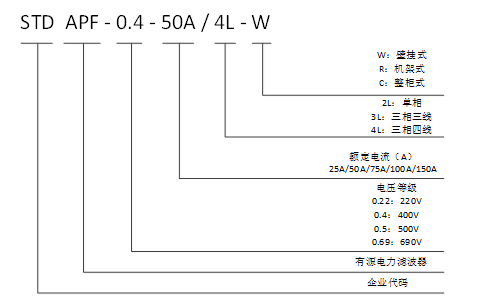

型号说明
有源电力滤波器
5、技术参数
|
|
220V系列 |
380V系列 |
500V系列 |
690V系列 |
|
海拔高度 |
＜2000m，2000米以上按照GB/T3859.2降额使用 |
＜2000m，2000米以上按照GB/T3859.2降额使用 |
＜2000m，2000米以上按照GB/T3859.2降额使用 |
＜2000m，2000米以上按照GB/T3859.2降额使用 |
|
环境温度 |
-20～+50℃ |
-20～+50℃ |
-20～+50℃ |
-20～+50℃ |
|
相对湿度 |
≤90%，月最低温度25℃表面无凝露 |
≤90%，月最低温度25℃表面无凝露 |
≤90%，月最低温度25℃表面无凝露 |
≤90%，月最低温度25℃表面无凝露 |
|
污秽等级 |
Ⅲ级以下 |
Ⅲ级以下 |
Ⅲ级以下 |
Ⅲ级以下 |
|
工作电压 |
AC220V±20% |
AC380V±20% |
AC500V±20% |
AC690V±20% |
|
工作频率 |
50Hz±5% |
50Hz±5% |
50Hz±5% |
50Hz±5% |
|
补偿电流 |
25A |
25A、50A、75A、100A、150A |
100A |
100A |
|
电网结构 |
L/N |
三相三线/三相四线 |
三相三线/三相四线 |
三相三线/三相四线 |
|
并联台数 |
不限 |
不限 |
不限 |
不限 |
|
整机效率 |
＞97% |
＞97% |
＞97% |
＞97% |
|
开关频率 |
32kHz |
16kHz |
12.8kHz |
12.8kHz |
|
补偿范围 |
2～50次，单次补偿率可调 |
2～50次，单次补偿率可调 |
2～25次，单次补偿率可调 |
2～25次，单次补偿率可调 |
|
功能选择 |
谐波 |
谐波、谐波+不平衡 |
谐波、谐波+不平衡 |
谐波、谐波+不平衡 |
|
谐波补偿率 |
>95% |
>92% |
>92% |
>92% |
|
中性线滤波能力 |
|
中性线滤波能力为相滤波能力的3倍 |
中性线滤波能力为相滤波能力的3倍 |
中性线滤波能力为相滤波能力的3倍 |
|
全响应时间 |
<10ms |
<40ms |
<40ms |
<40ms |
|
噪音 |
≤60dB |
≤60dB |
≤65dB |
≤65dB |
|
通讯方式 |
2路RS485通信接口（支持GPRS/WIFI） |
2路RS485通信接口（支持 GPRS/WIFI） |
2路RS485通信接口（支持 GPRS/WIFI） |
2路RS485通信接口（支持 GPRS/WIFI） |
|
保护功能 |
过载、软/硬件过流、电网过欠压、电源故障、过温、频率异常保护等 |
过载、软/硬件过流、电网过欠压、电网电压不平衡、电源故障、过温、频率异常、短路保护等 |
过载、软/硬件过流、电网过欠压、电网电压不平衡、电源故障、过温、频率异常、短路保护等 |
过载、软/硬件过流、电网过欠压、电网电压不平衡、电源故障、过温、频率异常、短路保护等 |
|
安装方式 |
机架/壁挂 |
机架/壁挂 |
机架 |
机架 |
|
进线方式 |
后进线（机架式）、上进线（壁挂式） |
后进线（机架式）、上进线（壁挂式） |
后进线 |
后进线 |
|
防护等级 |
IP20 |
IP20 |
IP20 |
IP20 |
6、规格型号
|
模块型号 |
||||
|
常用型号 |
额定电流(A) |
系统电压（V） |
外形尺寸：宽*深*高（mm） |
冷却方式 |
|
STD APF-0.22-25A/2L-R |
25 |
220 |
220*330*160 |
强制风冷 |
|
STD APF-0.4-25A/4L-R |
25 |
400 |
460*490*89 |
强制风冷 |
|
STD APF-0.4-50A/4L-R |
50 |
400 |
460*490*89 |
强制风冷 |
|
STD APF-0.4-75A/4L-R |
75 |
400 |
500*510*190 |
强制风冷 |
|
STD APF-0.4-100A/4L-R |
100 |
400 |
500*550*240 |
强制风冷 |
|
STD APF-0.4-150A/4L-R |
150 |
400 |
500*550*240 |
强制风冷 |
|
STD APF-0.5-100A/4L-R |
100 |
500 |
495*675*275 |
强制风冷 |
|
STD APF-0.69-100A/4L-R |
100 |
690 |
495*675*275 |
强制风冷 |
|
整柜装置型号 |
||||
|
常用型号 |
额定电流(A) |
系统电压（V） |
外形尺寸：宽*深*高（mm） |
冷却方式 |
|
STD APF-0.4-100A/4L-C |
100 |
400 |
1000*1000*2200 |
强制风冷 |
|
STD APF-0.4-150A/4L-C |
150 |
400 |
1000*1000*2200 |
强制风冷 |
|
STD APF-0.4-200A/4L-C |
200 |
400 |
1000*1000*2200 |
强制风冷 |
|
STD APF-0.4-250A/4L-C |
250 |
400 |
1000*1000*2200 |
强制风冷 |
|
STD APF-0.4-300A/4L-C |
300 |
400 |
1000*1000*2200 |
强制风冷 |
|
STD APF-0.4-400A/4L-C |
400 |
400 |
1000*1000*2200 |
强制风冷 |
|
STD APF-0.5-300A/4L-C |
300 |
500 |
1000*1000*2200 |
强制风冷 |
|
STD APF-0.69-300A/4L-C |
300 |
690 |
1000*1000*2200 |
强制风冷 |
