1、工作原理
自动电压调节器是由AC-DC-AC变换器、刀开关QS、断路器QF、接触器KM以及补偿变压器组成。AC-DC-AC变换器采用全控型电力电子器件，可以实现能量双向流动。刀开关QS是在检修时切到旁路状态。接触器KM是在补偿状态下，断开或接通负载用。自动电压调节器通过采样电网电压，实时监测电网电压是否偏离设定值，一旦偏离设定值，即控制AC-DC-AC变换器输出与电网电压极性相同或相反的电压，调节串联在主回路中补偿变压器的电压幅值和极性，保证负载端电压的稳定。
2、性能特点
Ø 采用新型电力电子技术，电压无极调节，调节精度高，调节过程不闪断。
Ø 变换器功率部分采用LCL滤波方式，滤波效果好，输出中无高频谐波注入负载，对其它系统和设备没有干扰。
Ø 可按用户要求调节补偿电压，调压速度可以设置，且采用分相控制独立调节输出电压，适应严重不平衡负载。
Ø 变换器采用模块化设计，维护方便、扩展性好。
Ø 具备过载保护、软/硬件过流保护、电网过/欠压保护、过温保护、频率异常保护等，提高供电的可靠性。
Ø 具备限流输出功能，能够持续有效补偿，不因超载而退出运行。
Ø 具有故障报警及记忆功能，可存储30个故障天的故障记录，在存储范围内，不限条数。
3、型号与外观

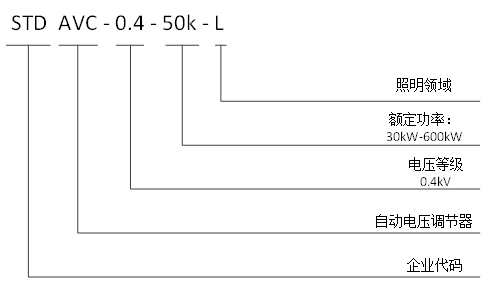

型号说明
自动电压调节器
4、技术参数
|
项目 |
单相220V系列 |
三相380V+N系列 |
|
|
海拔高度 |
≤1500米 |
≤1500米 |
|
|
环境温度 |
-20～+50℃ |
-20～+50℃ |
|
|
相对湿度 |
≤90%，月平均最低温度25℃表面无凝露 |
≤90%，月平均最低温度25℃表面无凝露 |
|
|
污秽等级 |
Ⅲ级以下 |
Ⅲ级以下 |
|
|
工作电压 |
AC220V（-20%～+20%） |
AC380V（-20%～+20%） |
|
|
工作频率 |
50Hz±5% |
50Hz±5% |
|
|
输出 |
输出电压 |
220V±1% |
220V±1% |
|
调压方式 |
无极、无触点 |
无极、无触点 |
|
|
调节方式 |
分相调节 |
分相调节 |
|
|
谐波电压畸变率 |
≤1% |
≤1% |
|
|
效率 |
≥95% |
≥95% |
|
|
功率因数 |
0.5 滞后到 0.7 超前 |
0.5 滞后到 0.7 超前 |
|
|
SCR旁路 |
有 |
有 |
|
|
显示 |
7寸触摸屏，提供参数设置、功率信息显示、故障记录、历史曲线等 |
7寸触摸屏，提供参数设置、功率信息显示、故障记录、历史曲线等 |
|
|
噪音 |
≤65dB |
≤65dB |
|
|
通讯方式 |
4路RS485通信接口（支持 GPRS/WIFI 无线通讯）、以太网接口、USB接口 |
4路RS485通信接口（支持 GPRS/WIFI 无线通讯）、以太网接口、USB接口 |
|
|
保护功能 |
过载、软/硬件过流、电网过/欠压、过温、频率异常保护等 |
过载、软/硬件过流、电网过/欠压、过温、频率异常保护等 |
|
|
散热方式 |
强制风冷 |
强制风冷 |
|
|
进线方式 |
上进线、上出线 |
上进线、上出线 |
|
|
防护等级 |
IP20 |
IP20 |
|
5、规格型号
|
整柜装置型号 |
||||
|
常用型号 |
额定功率（kW） |
系统电压（V） |
外形尺寸：宽*深*高（mm） |
冷却方式 |
|
STD AVC-0.4-30k-L |
30 |
400 |
600*400*1000 |
强制风冷 |
|
STD AVC-0.4-45k-L |
45 |
400 |
600*400*1000 |
强制风冷 |
|
STD AVC-0.4-60k-L |
60 |
400 |
750*550*1400 |
强制风冷 |
|
STD AVC-0.4-90k-L |
90 |
400 |
750*550*1400 |
强制风冷 |
|
STD AVC-0.4-120k-L |
120 |
400 |
900*700*1800 |
强制风冷 |
|
STD AVC-0.4-150k-L |
150 |
400 |
900*700*1800 |
强制风冷 |
