ESS+储能一体机是基于UP系列双向储能逆变器打造的一体化能源解决方案。ESS+提供了一种经济、自给自足的解决方案，使用户实现电能 的 高效率利用，提高用电经济性。ESS+内置UP双向储能逆变模块、磷酸铁锂储能电池包、MPPT太阳能控制器等模块。可用于光伏离网储能、峰谷 电价套利、UPS 备电等场合，满足客户多种场景下的应用需求。
产品特性：
内置能量管理系统，支持电网、电池与太阳能混合供电，实现电能的高效利用
• 市电故障10ms内切换为离网模式，为重要负载供电
• 优先使用太阳能供电，电池供电与电网供电优先级可设定
• 独特的智能负载应用程序，具备电网调峰功能
• 48VDC系统，内置隔离型逆变器模块
• 可以自定义多种使用模式：并网、离网、并网备份(备用电源)
• 可用于单相电系统/两相电系统/三相电系统(定制机型)
• 支持通过HMI监控/设置机器参数
• 高效并离网交互式逆变器，效率94%，满载情况下THD≤5%

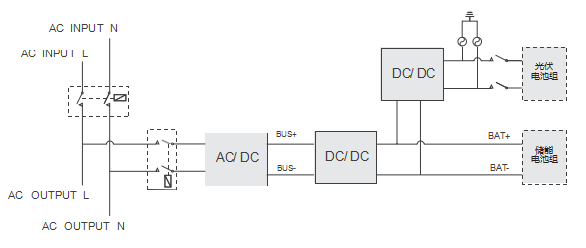

技术拓扑:

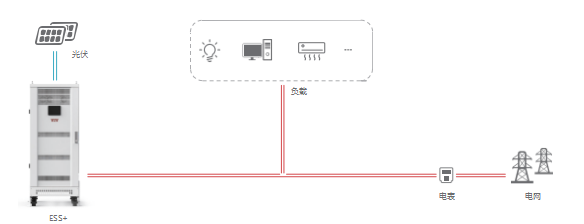

工作模式:
ESS+储能一体机具有快速高效的处理芯片，能实现电能的双向控制，智能化控制，达到能源的高度自主控制。其内置的能量管理系统会根据市电、电池状态及光伏发电状态智能调控充放电逻辑，根据峰谷电价时间自主设置充放电时间后可以达到谷电峰用，削峰填谷的作用。也 可以搭配光伏发电系统，实现能源的自发自用，自给自足。还可作为后备电源，在市电故障时为重要负载提供电能。
光伏优先模式
优先使用光伏能量，光伏能量不足时由电网或电池补充。光伏能量过剩时，通过电池储存， 或馈电到电网。达到 自发自用，余电上网，实现光伏能量的最大利用率。
预约使能模式
利用电池的能量储存功能，在电价较低的时段存储电能，在电价较高的时段释放电能(电池放电时不影响市电供 电)，可为峰谷电价差较大的地区的用户减少用电成本。
离网用电模式
在市电发生故障断电，或无电网的情况下，逆变器切换到离网模式。太阳能继续发电，为负载提供不间断的电力 供应，剩余的光伏能量将由电池储存。
产品参数:
ESS+系列储能一体机参数
型号
ESS5048E200
电池
电池类型
磷酸铁锂电池
额定电压
51.2Vdc
额定容量
200AH
额定能量
10.24KWH
电池配置
5. 12KWH (16串1并)*2PCS
单体电芯规格
3.2V100AH
额定工作电压范围
40~56Vdc
推荐工作电压范围
46~54Vdc
额定充电电流
100A
推荐充电电流
≤100A
PV直流输入 (选配)
额定输入功率
3kW
额定输入电压
60~200V
最大输入电压
200V
启动电压
75V
MPPT工作电压范围
75~170V
最大输入电流
60A
MPPT数量/
最大输入组串路数
1
光伏组件利用率
≥99.6%
交流输出 (离网模式)
额定输出功率
5000W
最大输出功率
5500W
离网切换时间
＜10ms
额定输出电压
230V
额定频率
50Hz
额定输出电流
22.7A
输出波形
纯正弦波
总电压谐波畸变率 (THDu)
全线性负载下＜3%
空载损耗
＜50W
|
交流输出 (并网模式) |
|
|
额定功率 |
5000W |
|
最大输出功率 |
5500W |
|
额定电压 (范围) |
230V (177~267V/90~267V ) |
|
额定频率 (范围) |
50Hz/60Hz (47Hz~55Hz/57Hz ~65Hz ) |
|
额定输出电流 |
22.7A |
|
功率因数 |
＞0.95 |
|
总电流谐波畸变率 (THDi) |
＜5% |
|
效率 |
|
|
最高效率 |
94% |
|
保护 |
|
|
孤岛保护 |
具备 |
|
光伏防反接保护 |
具备 |
|
绝缘阻抗监测保护 |
具备 |
|
输出过流保护 |
具备 |
|
输出过压保护 |
具备 |
|
过温保护 |
具备 |
|
过载保护 |
具备 |
|
基本参数 |
|
|
显示方式 |
LED+LCD |
|
通讯方式 |
RS485/CAN |
|
产品尺寸 (W*H*D) |
1484*557*784mm |
|
产品重量 |
130KG |
|
安装方式 |
落地式 |
|
系统拓扑 |
变压器隔离 |
|
工作环境温度 |
﹣ 20~60 ℃(散热器85℃降额) |
|
工作环境湿度 |
0%~95%( 设备表面无冷凝) |
|
冷却方式 |
智能风冷 |
|
防护等级 |
IP20 |
|
最高工作海拔 |
2000m(2000m 以上需降额使用) |
|
保修 |
一年 |
