工商业储能一体机PSI2

概述

STD PSI2系列光储一体机主要由交流配电、变压器、光伏逆变DC/AC模块、储能模块DC/DC模块、监控系统等组成。采用模块化设计、集成度高，安装方便灵活，可根据实际应用场景进行模块化搭接，能够高效利用光伏能量，满足中小型微电网及工商业楼宇的应用需求。

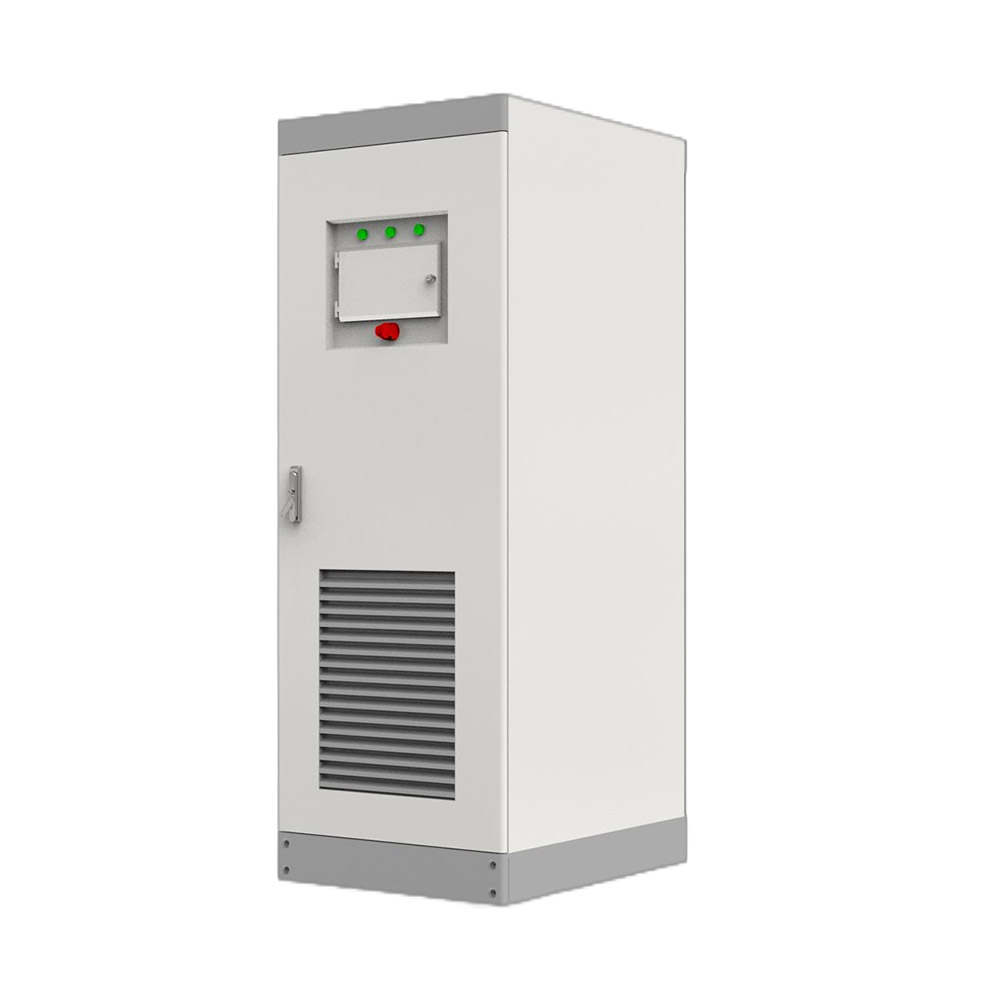

产品图

工商业储能一体机PSI2

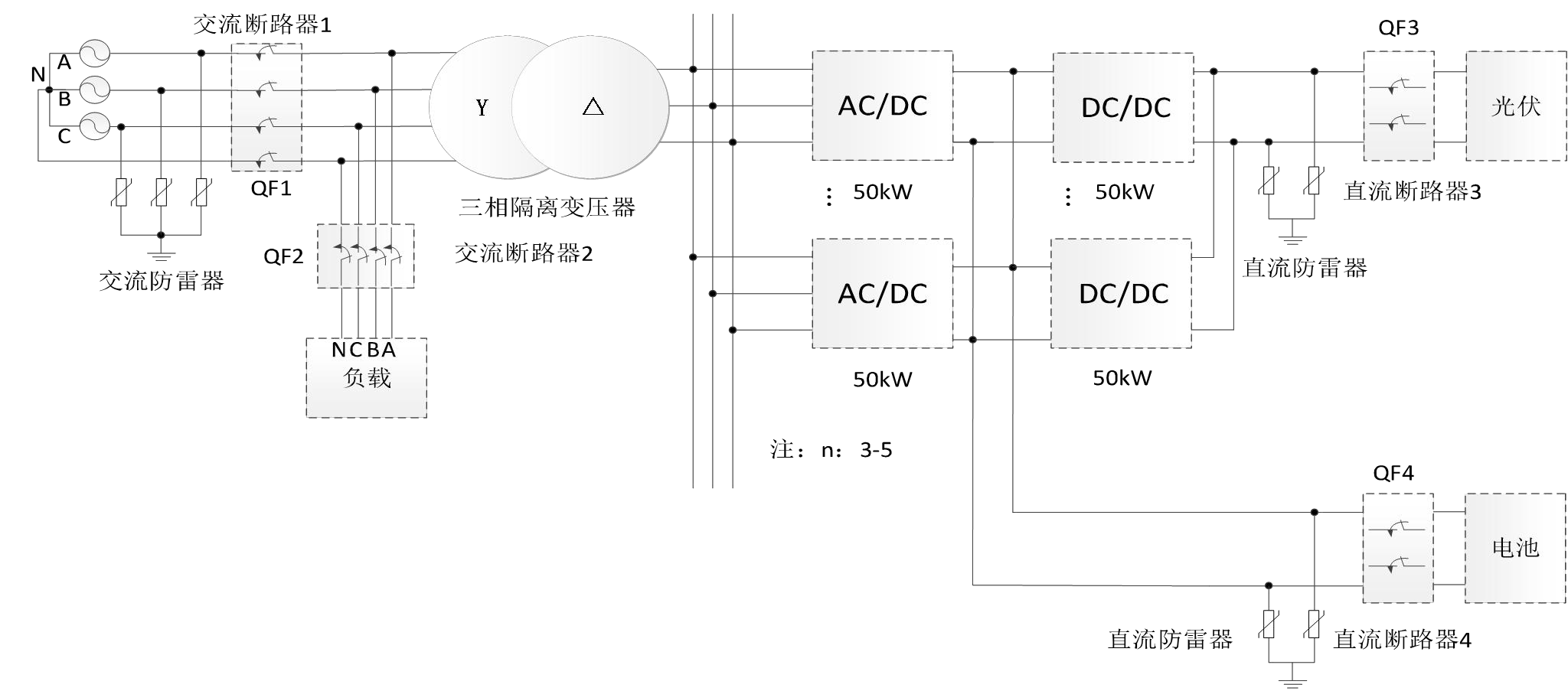

原理图

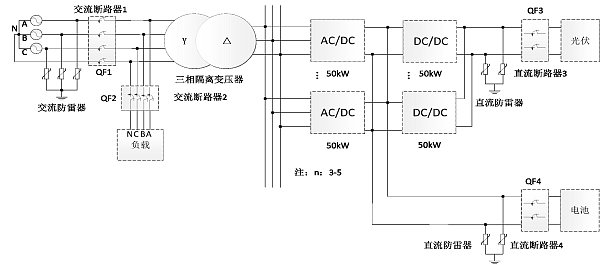

  • PSI2原理图.png
    PSI2原理图

性能特点

  • 模块化设计，安装维护方便，便于扩容。

  • 采用双级拓扑，电池电压输入范围宽。

  • 支持并网、离网运行，配合STS可以实现并网与离网状态自动无缝切换，保证负载供电的连续性。

  • 支持光伏电池板接入，具备光伏最大功率跟踪功能。

  • 友好的人机操作界面，具有后台远程数据传输功能。

技术参数

型号

PSI2-0.4-150kW

PSI2-0.4-200kW

PSI2-0.4-250kW

市电模式

光伏侧参数

PV电压范围

300~800V

直流最大电流

360A

480A

600A

直流最大功率

150kW

200kW

250kW

电池侧参数

直流电压范围

600~900V

直流最大电流

275A

367A

458A

直流最大功率

165kW

220kW

275kW

交流并网参数

额定输出功率

150kW

200kW

250kW

交流额定电压

400±15% (可调)

交流额定频率

50Hz/60Hz±2.5

交流额定电流

216A

288A

360A

输出THDi

<3%

交流功率因数

-1~1

离网模式

光伏侧参数

PV电压范围

300~800V

直流最大电流

360A

480A

600A

直流最大功率

150kW

200kW

250kW

电池侧参数

直流电压范围

600~900V

直流最大电流

275A

367A

458A

直流最大功率

165kW

220kW

275kW

交流并网参数

交流输出电压

400±10% (可调)

交流输出频率

50Hz/60Hz±2.5

交流输出电流

216A（238A）

288A（317A）

360A（396A）

额定交流输出功率

150kW

200kW

250kW

最大交流输出功率

165kW

220kW

275kW

交流输出THDu

≤3%（线性负载）

过载能力

110%：10min

120%：1min

系统参数

冷却方式

强制风冷

噪声

≤70dB

温度范围

-20～+50℃（45℃以上降容）

防护等级

IP20（IP54可定制）

海拔

3000m（>2000m降容）

温度范围

0~95%（无冷凝）

尺寸（宽*高*深）

1350*2200*1000mm

1350*2200*1000mm

1350*2200*1000mm

重量

1300kg

1650kg

2000kg


立式安装

其他

最高效率

95.5%

95.5%

95.5%

接线方式

三相四线

隔离方式

内置变压器隔离

保护功能

交流过/欠压、过温、频率异常、交流错相、过流、通讯故障、风机故障、绝缘阻抗检测、防孤岛

显示

触摸屏

通讯接口

RS485 、CAN、LAN
