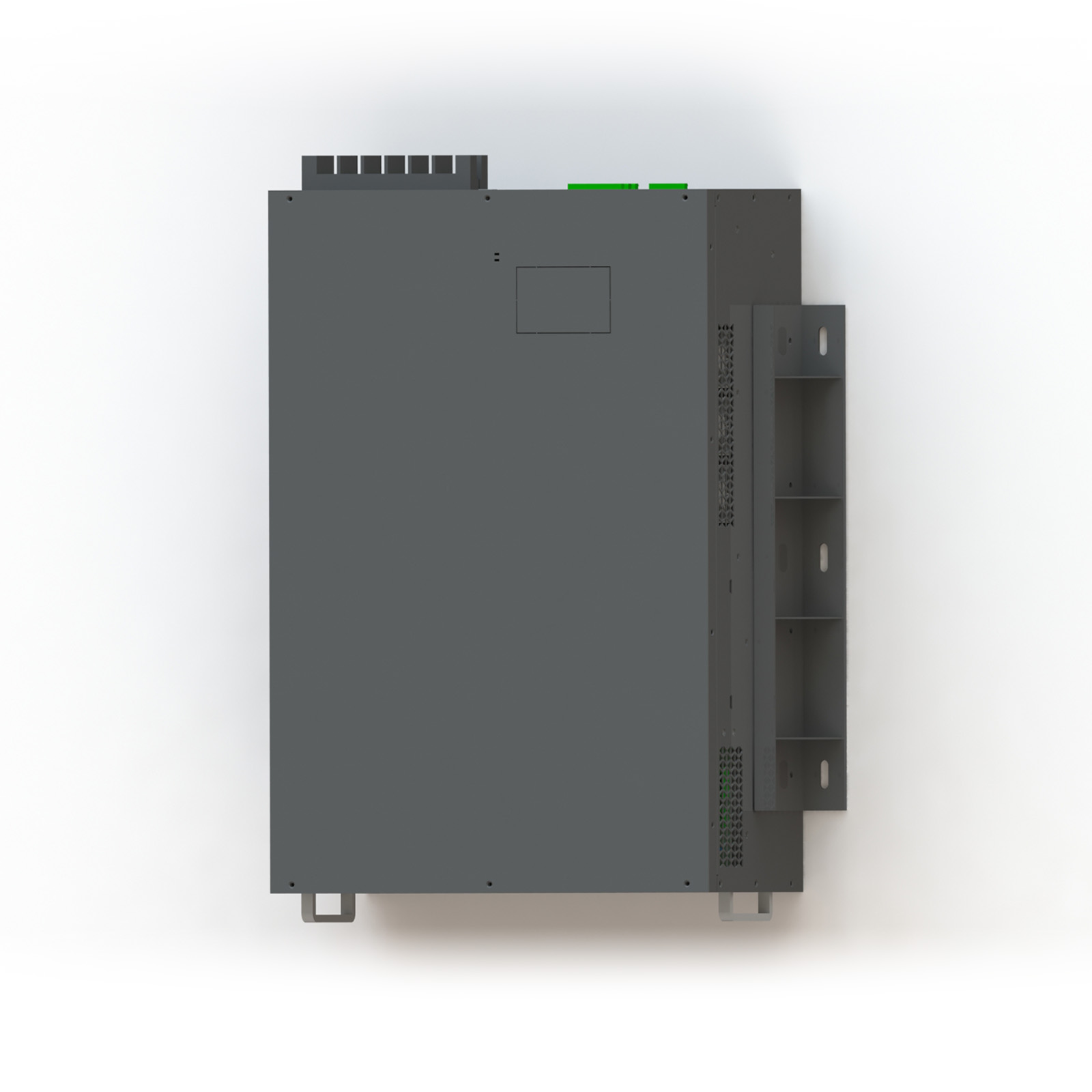

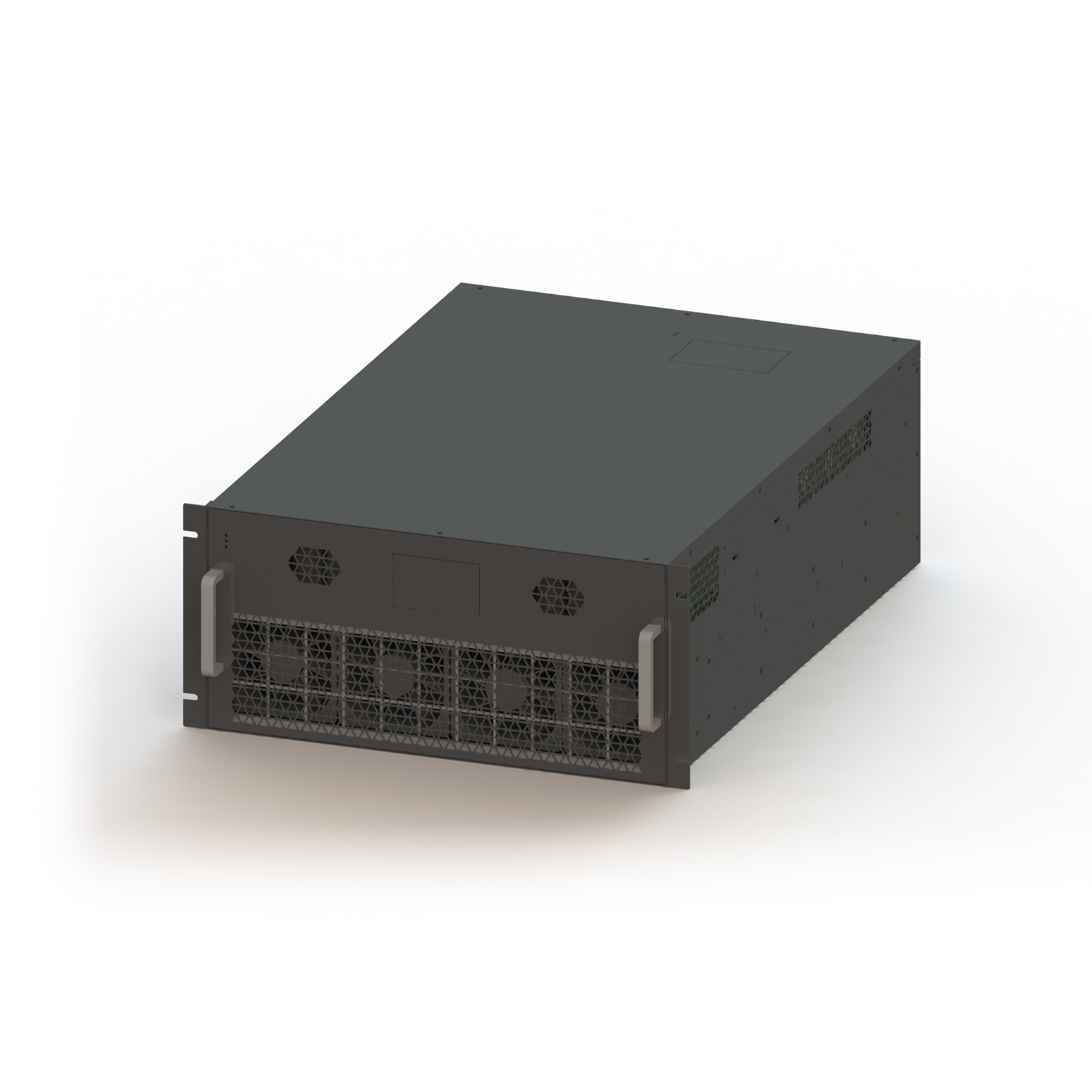

末端电能质量综合治理装置（TPQC）

产品

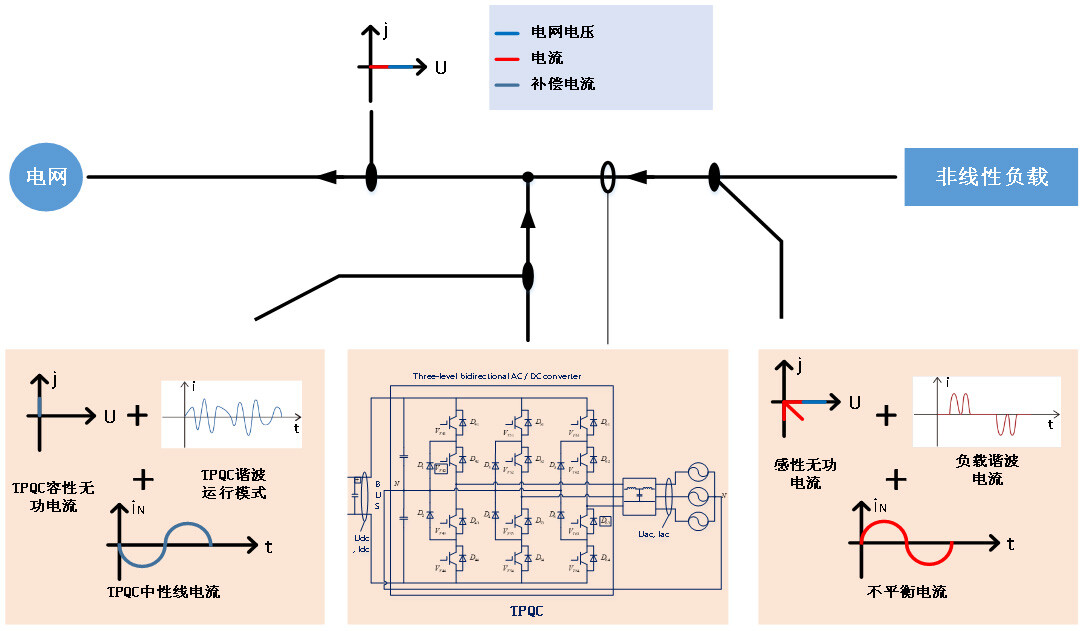

末端电能质量综合治理装置（TPQC）以电力电子变流器为核心，将电压源变流器通过滤波器并联在电网上，其工作原理是通过实时检测负载的电流，基于先进的无功、谐波及三相有功功率的检测与控制算法，生成对应的IGBT驱动信号，实现对无功电流、谐波电流以及三相不平衡有功功率的综合补偿。

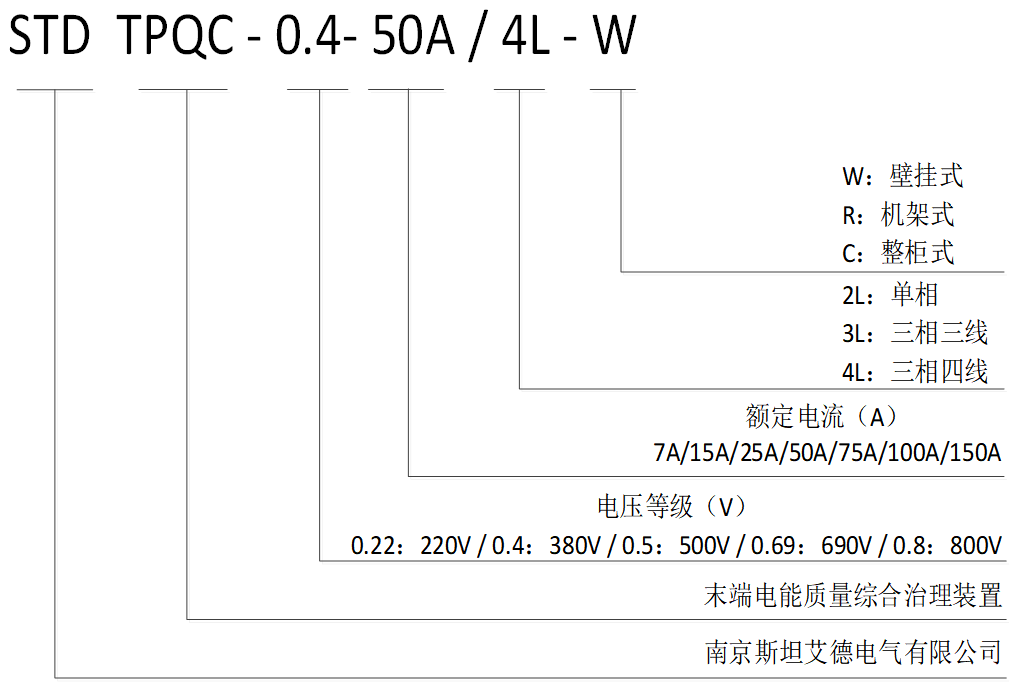

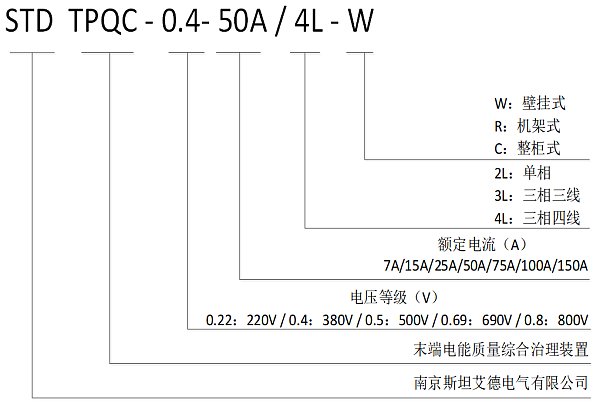

机型	220V系列	400V系列	500V系列	690V系列	800V系列
海拔高度	＜2000m，2000米以上按照GB/T3859.2降额使用
环境温度	-10～+50℃（40℃以上降容）
相对湿度	≤90%，月最低温度25℃表面无凝露
污秽等级	Ⅲ级以下
工作电压	AC220V	AC400V（-20%~+20%）	AC500V	AC690V	AC800V
	（-20%～+20%）		（-20%～+20%）	（-20%～+15%）	（-20%～+10%）
工作频率	50Hz/60Hz（45Hz~63Hz）
额定补偿容量	25A、50A、75A、100A、150A		100A		100A
电网结构	三相三线，三相四线				三相三线
并联台数	不限
整机效率	≥97%
开关频率	16kHz		12.8kHz
功能选择	无功补偿、谐波治理、无功补偿+谐波补偿、谐波治理+无功补偿、谐波治理+三相不平衡治理、无功补偿+三相不平衡治理、谐波治理+三相不平衡治理+无功补偿、无功补偿+三相不平衡治理+谐波治理
综合补偿率	无功补偿率大于98%，三相不平衡补偿率大于95%，2~51次综合谐波补偿率≥95%					无功补偿率大于98%，2~51次综合谐波补偿率≥95%
全响应时间	无功<10ms，谐波<40ms
噪音	≤60dB		≤65dB
通讯方式	2路RS485通信接口（支持Wi-Fi）
保护功能	过载、软/硬件过流、电网过欠压、电网电压不平衡、电源故障、过温、频率异常、短路保护、谐振保护等
过载能力	额定1.2倍过载60秒

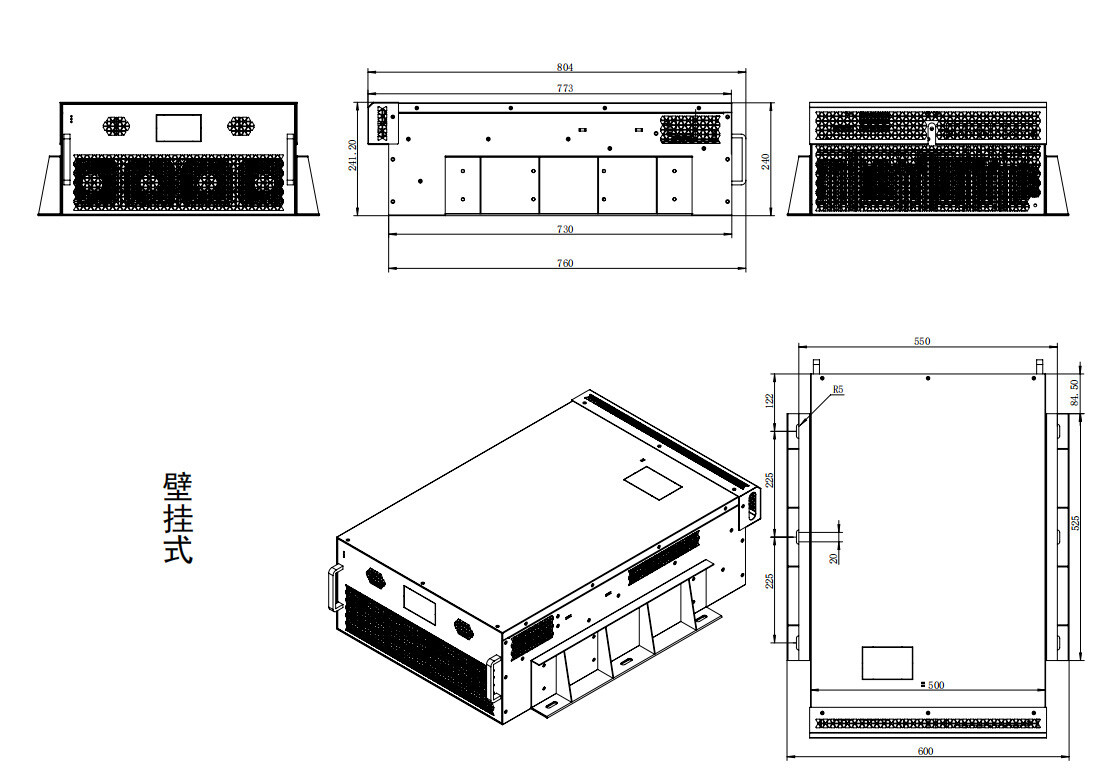

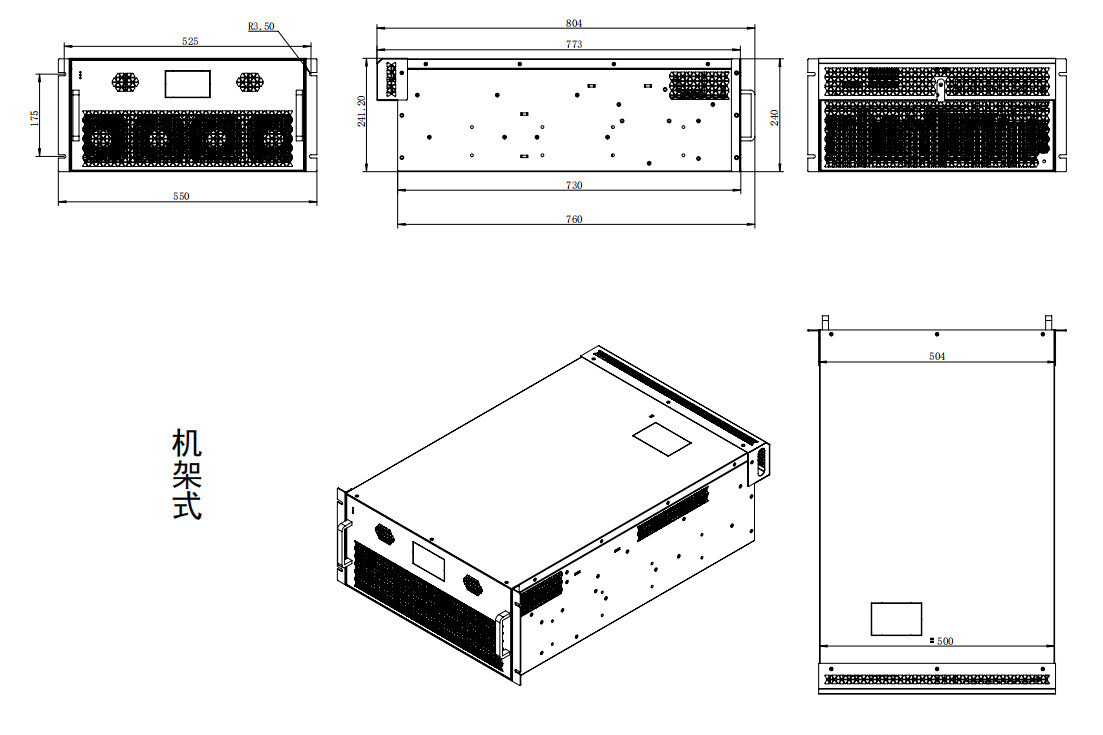

安装方式	机架/壁挂
进线方式	后进线（机架式）、上进线（壁挂式）
防护等级	IP20
电磁兼容	标准EMC电磁兼容性能可选配
