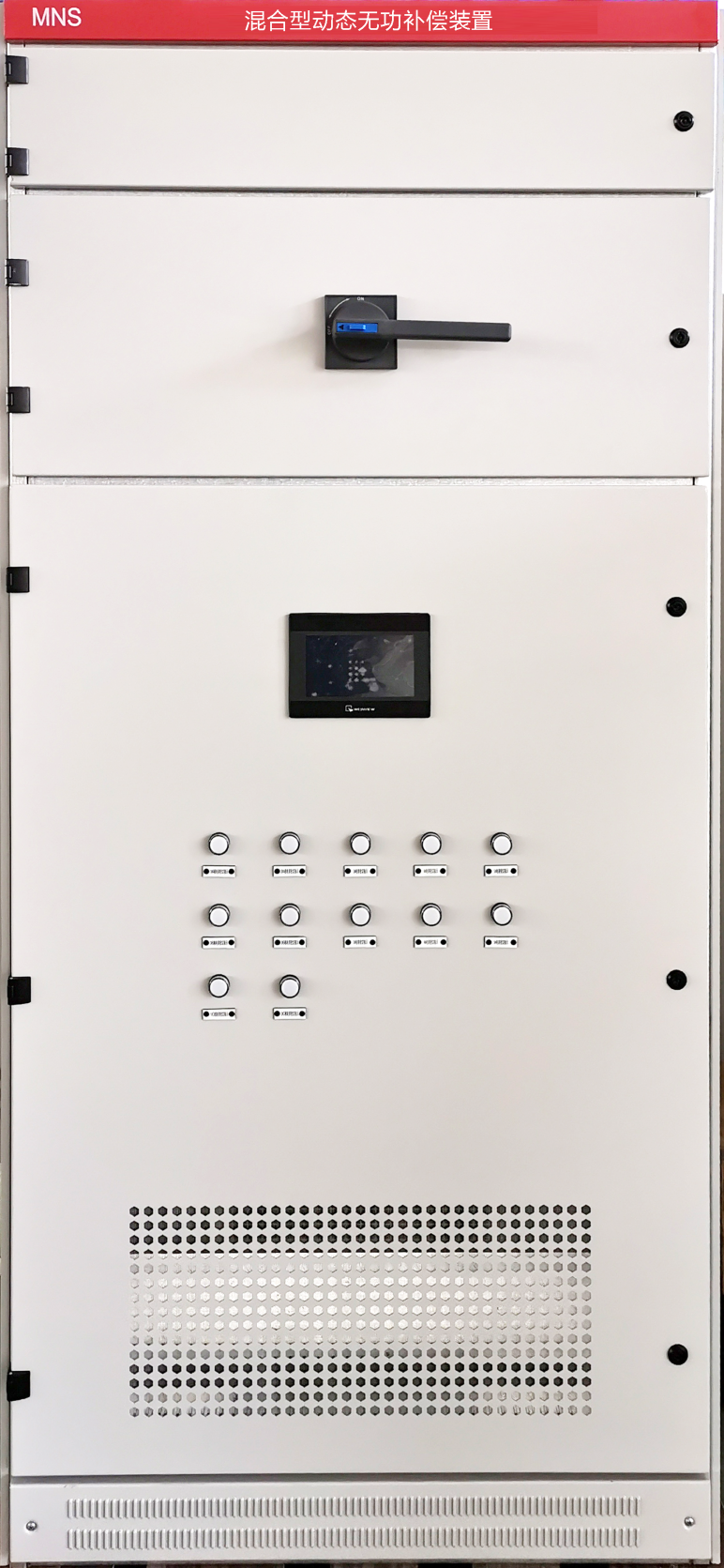

混合型动态无功补偿装置（CSVG）

产品

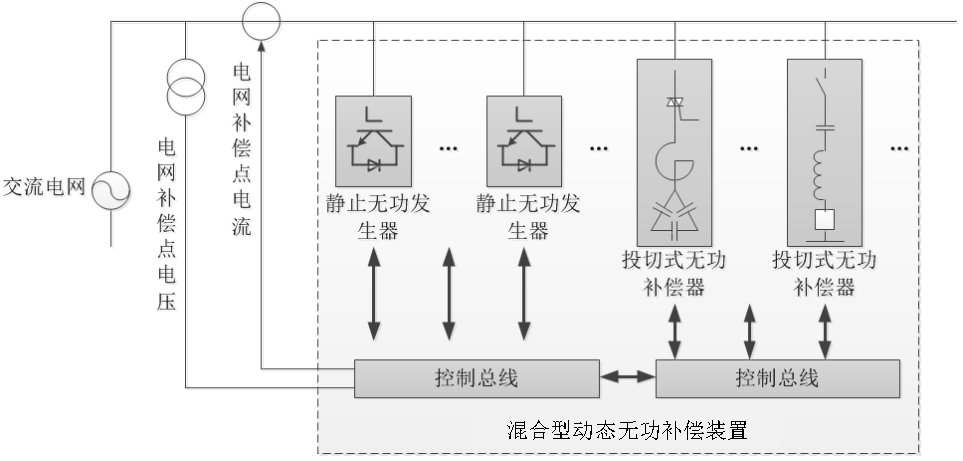

混合型动态无功补偿装置融合了动态无功补偿（SVC）和静止无功发生装置（SVG）的优点，能够同时对电压波动与闪变、功率因数偏低、电流三相不平衡等电能质量问题进行综合治理，在有效改善电能质量的同时，降低成本。

机型	380V系列
海拔高度	＜2000m，2000米以上按照GB/T3859.2降额使用
环境温度	-10～+50℃（40℃以上降容）
相对湿度	≤90%，月最低温度25℃表面无凝露
污秽等级	Ⅲ级以下
工作电压	AC380V±20%
工作频率	50Hz±5%
额定补偿容量	130kvar～420kvar
电网结构	三相四线
补偿能力	具有三相共补的能力，又具有分相补偿能力，分相补偿容量不低于整体容量的40%
全响应时间	<10ms
无功补偿率	≥98%
三相不平衡补偿	容量足够情况下补偿后三相进线电流不平衡度≤5%
防护等级	IP20
冷却方式	强制风冷
噪音	≤65dB
保护功能	有过/欠压、过流、短路、缺相等保护功能和系统自诊断功能
显示	采用7寸液晶显示屏和友好的人机操作界面，显示设备运行数据，并可由用户进行基本参数设置、信息查看等操作。
通讯方式	具有RS485、Wi-Fi、USB通信接口
数据储存	可以储存最近一年的运行数据（如系统A/B/C单相功率因数、负载A/B/C单相功率因数、系统A/B/C单相有功功率、每组电容投切次数、装置运行事件，并可通过USB口下载到U盘用于数据分析）
