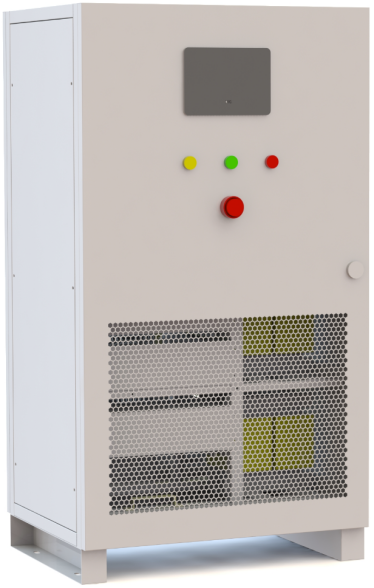

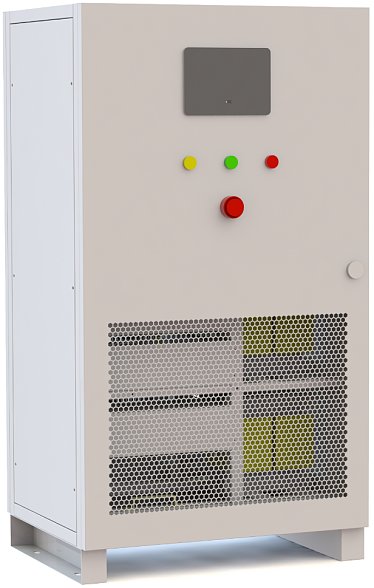

自动电压调节装置（AVC）

AVC系列自动电压调节装置由AC-DC-AC变换器、断路器QF、接触器KM以及补偿变压器组成。AC-DC-AC变换器采用全控型电力电子器件，可以实现能量双向流动；旁路开关是在检修时切到旁路状态；接触器KM是在补偿状态下，断开或者接通负载用。自动电压调节装置通过采样电网电压，实时监测电网电压是否偏离设定值，一旦偏离设定值，即控制AC-DC-AC变换器输出与电网电压极性相同或相反的电压，调节串联在主回路中补偿变压器的电压幅值和极性，保证负载端电压的稳定。
