模块

  • 壁挂式模块.jpg

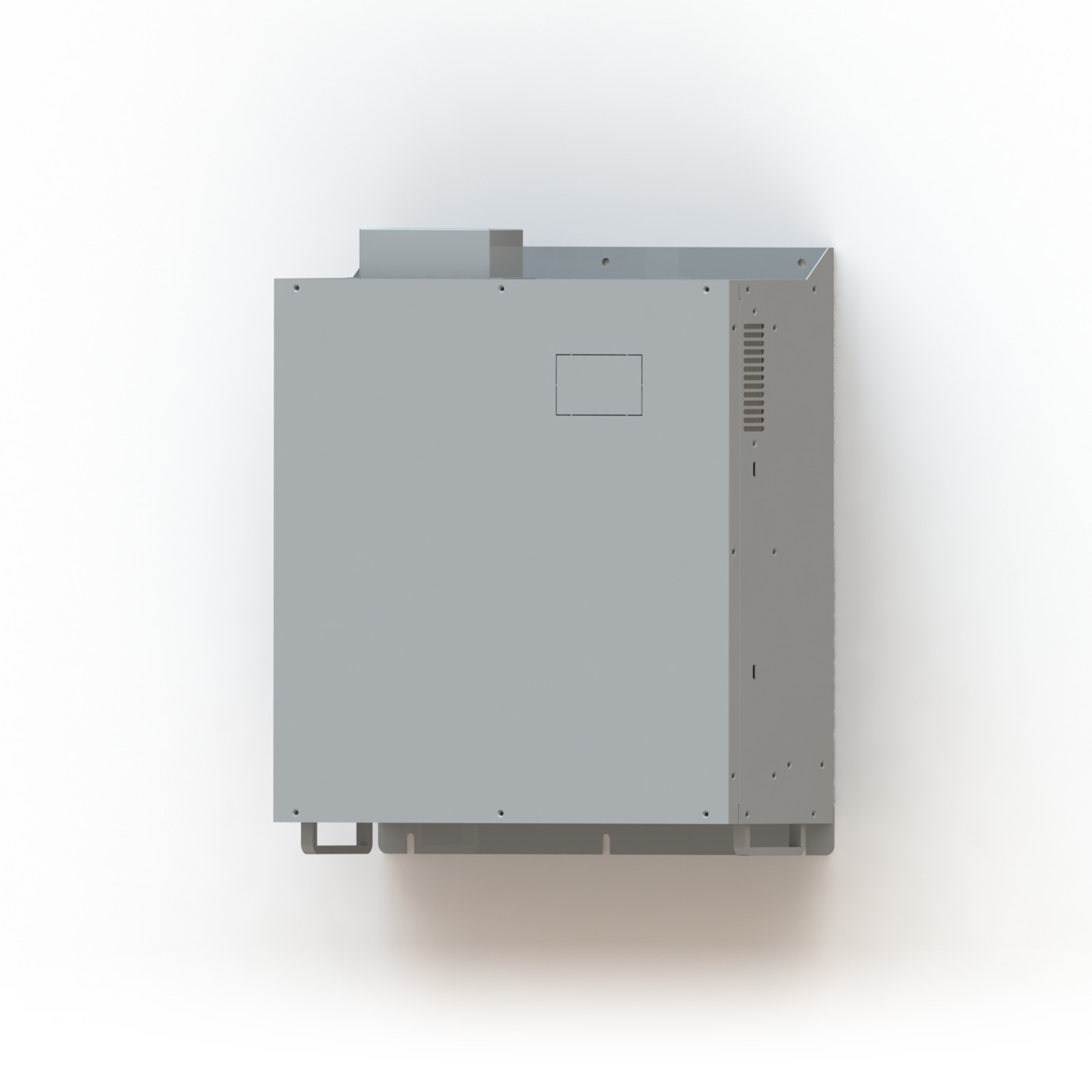

    APF Pro壁挂式模块
  • APF Pro机架式模块.jpg

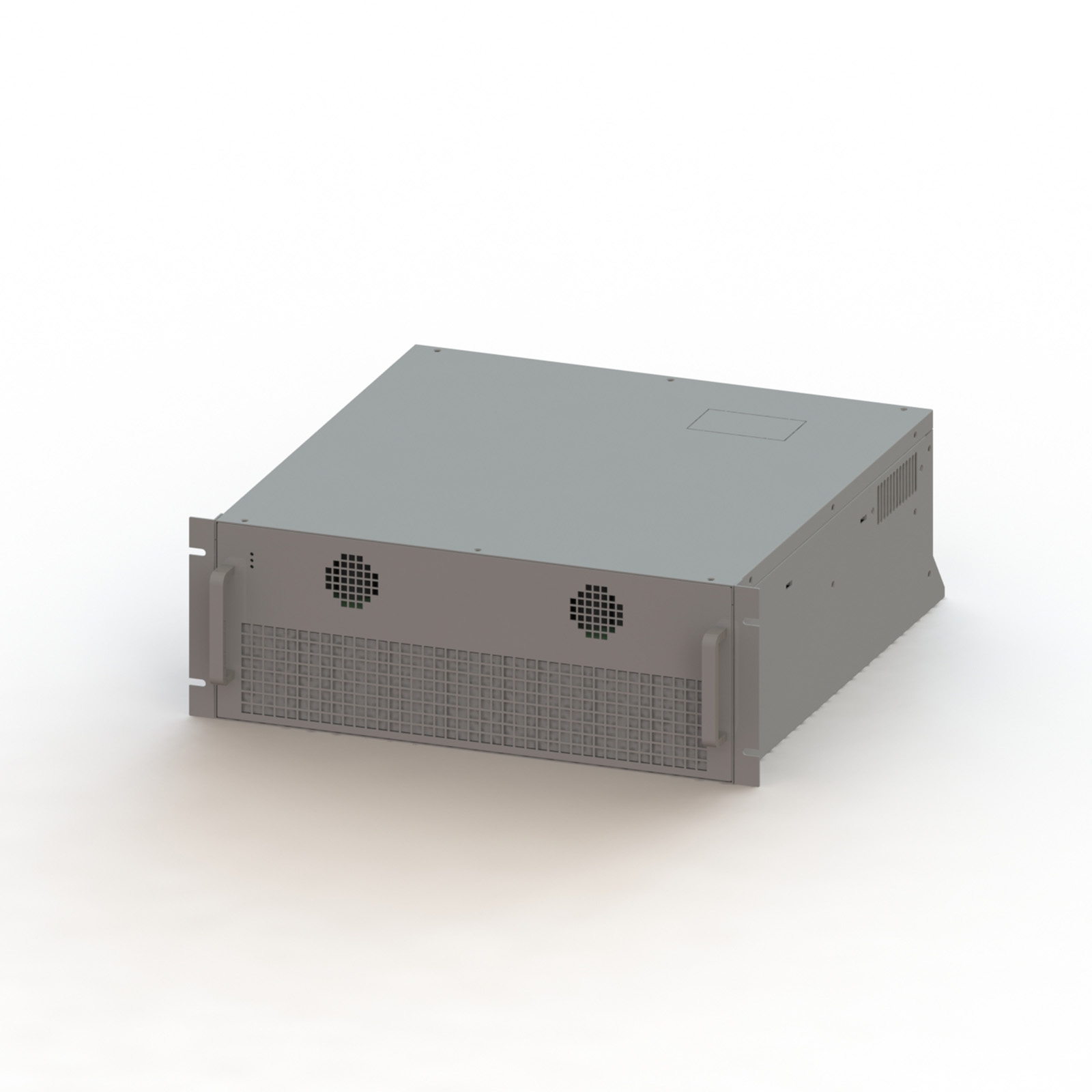

    APF Pro机架式模块

性能特点

  • 采用DSP+CPLD全数字控制核心、三电平拓扑技术以及先进的PWM控制策略实现用电末端供电质量的综合调节。

  • 采用模块化设计，方便多模块并联，占地空间小、维护方便。

  • 独立风道和独立板仓结构设计，保证设备的稳定运行。

  • 实时三相不平衡检测，相间有功功率转移控制，避免单相过电压脱网。

  • 电网断电恢复后，设备具有自恢复运行功能。

  • 可支持无功补偿、谐波补偿、三相不平衡补偿以及末端电压精确调节等多种功能可选。

  • 可配备RS485、CAN（支持GPRS/Wi-Fi）等多种通信接口，以方便用户将设备运行数据接入到监控系统。

  • 具有过、欠电压、过流、短路、缺相等保护功能和系统自诊断功能。

技术参数

项目

参数

交流并网参数


额定输出功率

50kVA

75kVA

100kVA

额定电网电压

380V（-20%～+20%）

电网频率

50Hz/60Hz±2.5Hz

交流额定电流

75A

100A

150A

输出THDi

≤3%

并网功率因数

-1～+1









系统参数

整机最高效率

≥97.5%

接线方式

三相三线/三相四线

冷却方式

强制风冷

噪声

≤65dB

温度范围

-10℃～50℃

防护等级

IP54

海拔

≤2000m，2000米以上按照GB/T3859.2降额使用

湿度范围

0～95%

机柜尺寸（宽*深*高）

770*400*1105mm

790*450*1205mm

补偿后电压不平衡度

≤3%

无功功率补偿率

≥98%

无功调节精度

误差≤额定容量的2.5%

线路电压调节

容量足够条件下≥15%


通讯方式

上位机通讯方式

ModBusTCP/IP

通讯方式

2路RS485通信接口（支持4G/Wi-Fi）

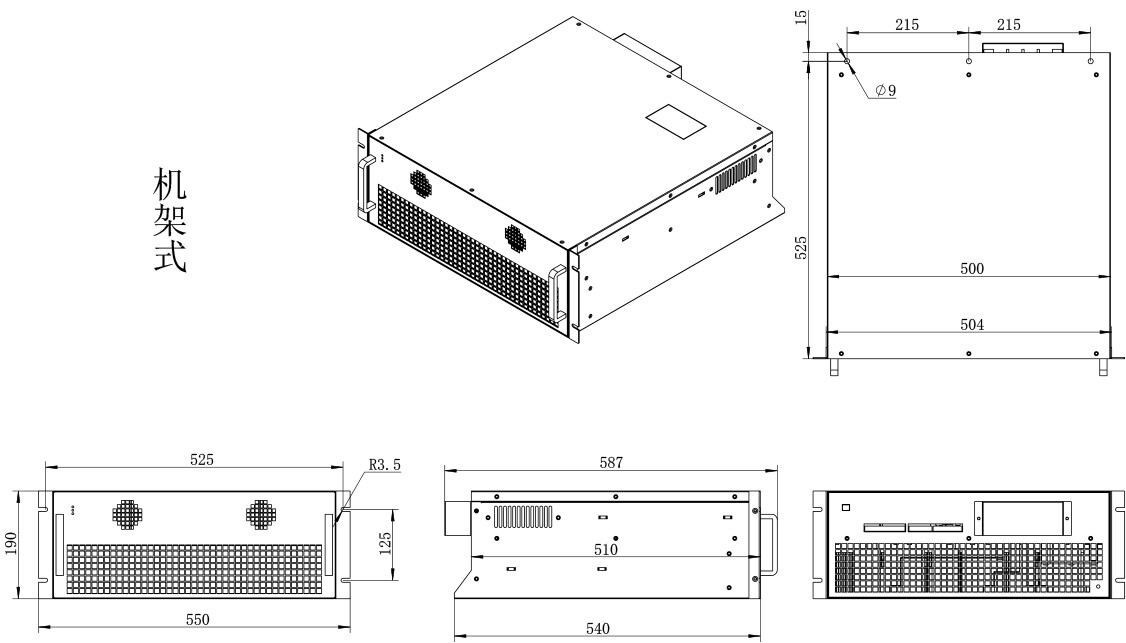

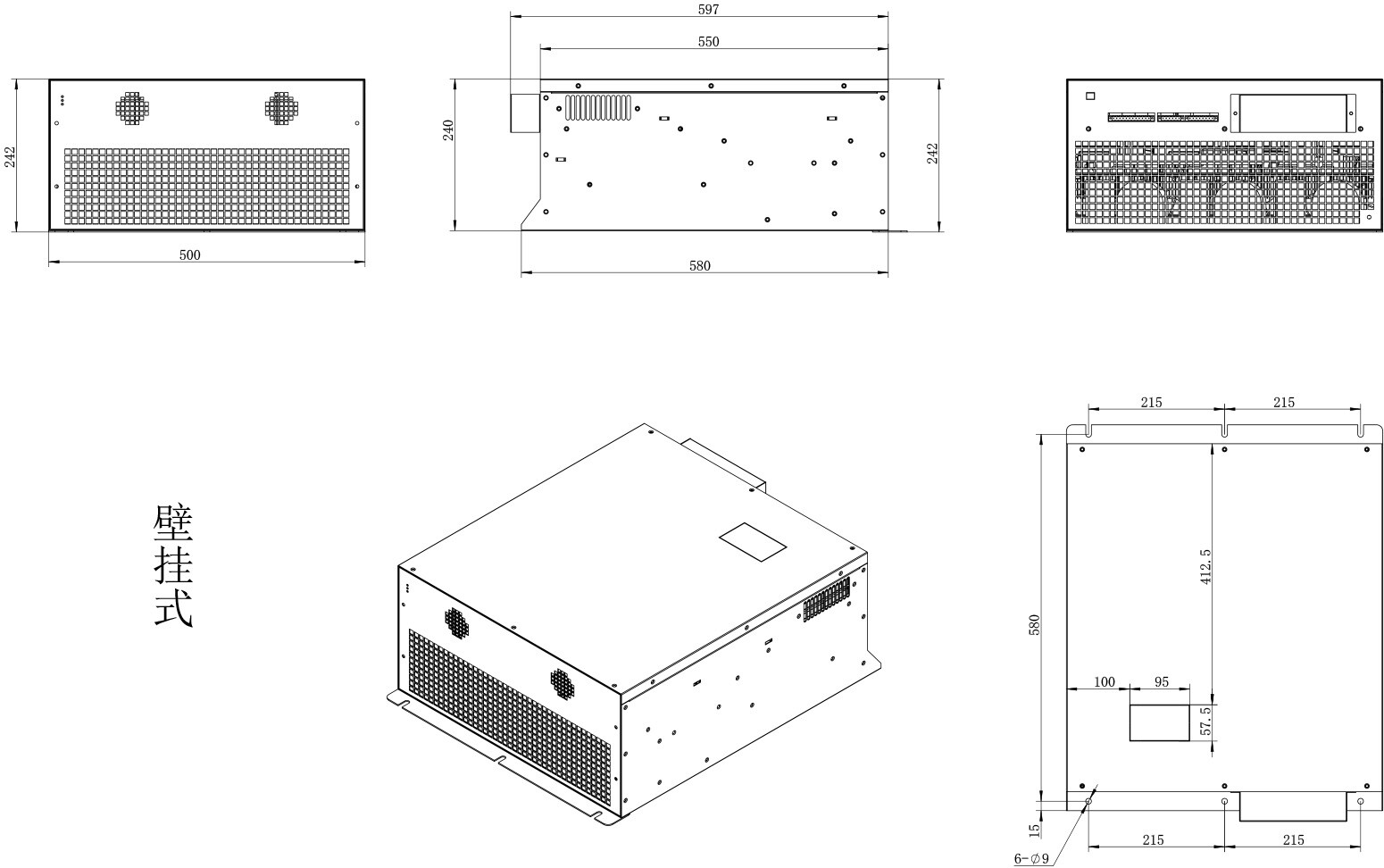

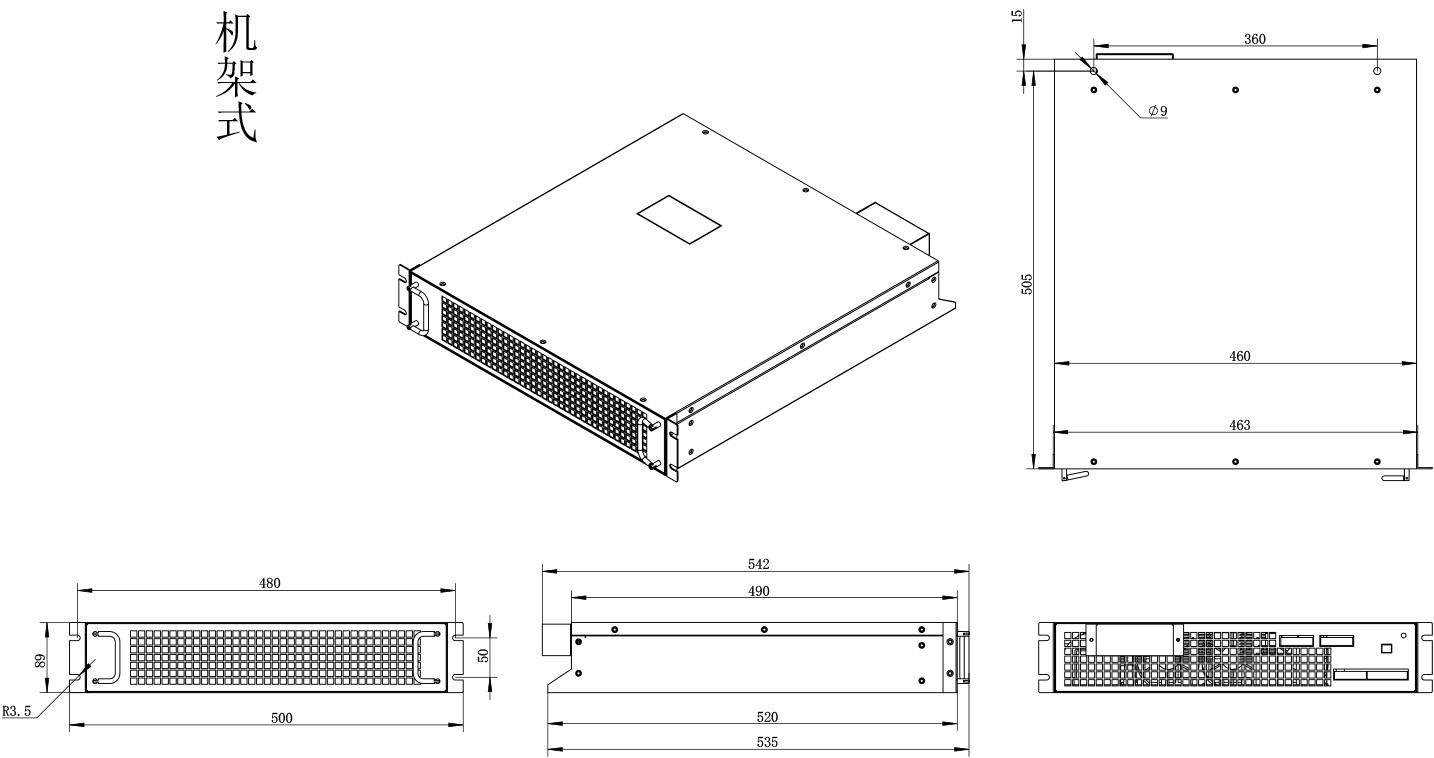

尺寸图

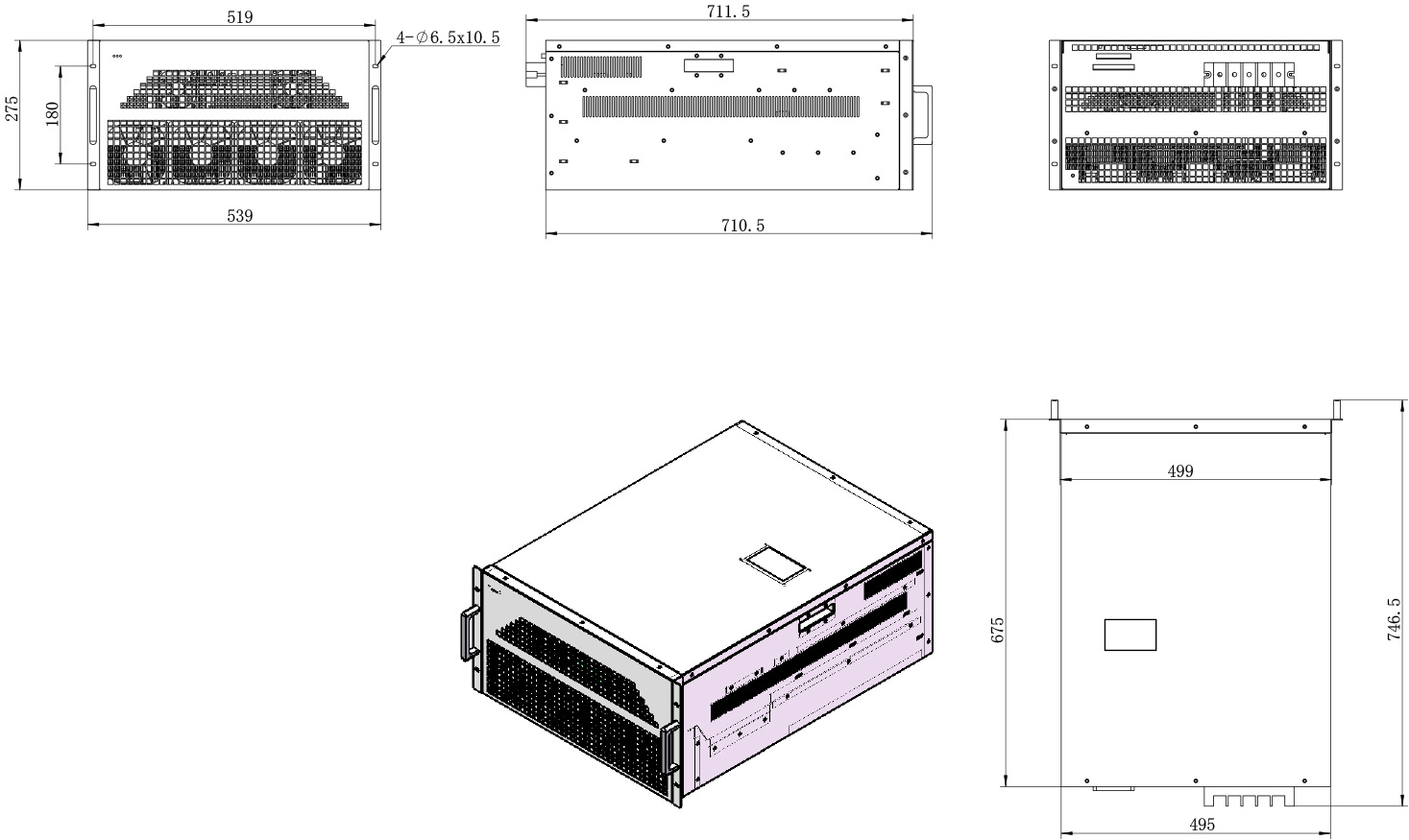

  • APF_(0.5-0.8)kV_机架.jpg
    APF_(0.5-0.8)kV_机架

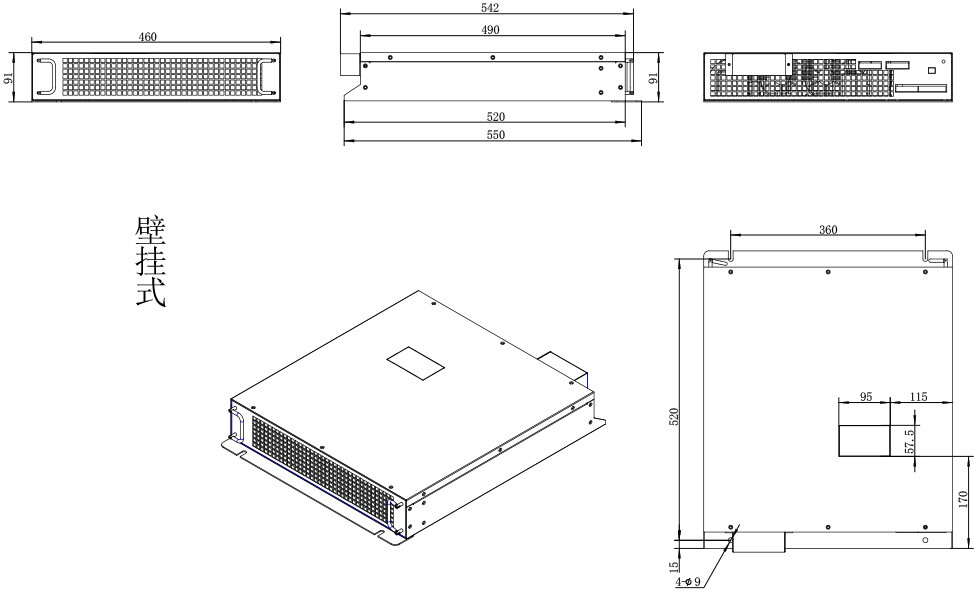

  • APF_0.4kV_(10-35)A_壁挂.jpg
    APF_0.4kV_(10-35)A_壁挂
  • APF_0.4kV_(10-35)A_机架.jpg
    APF_0.4kV_(10-35)A_机架

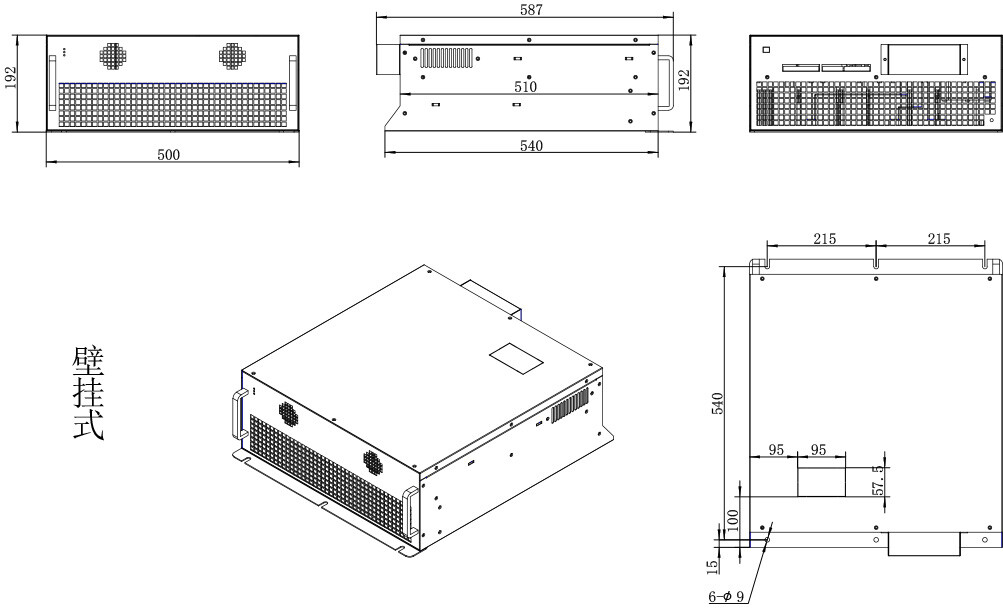

  • APF_0.4kV_(75-100)A_壁挂.jpg
    APF_0.4kV_(75-100)A_壁挂

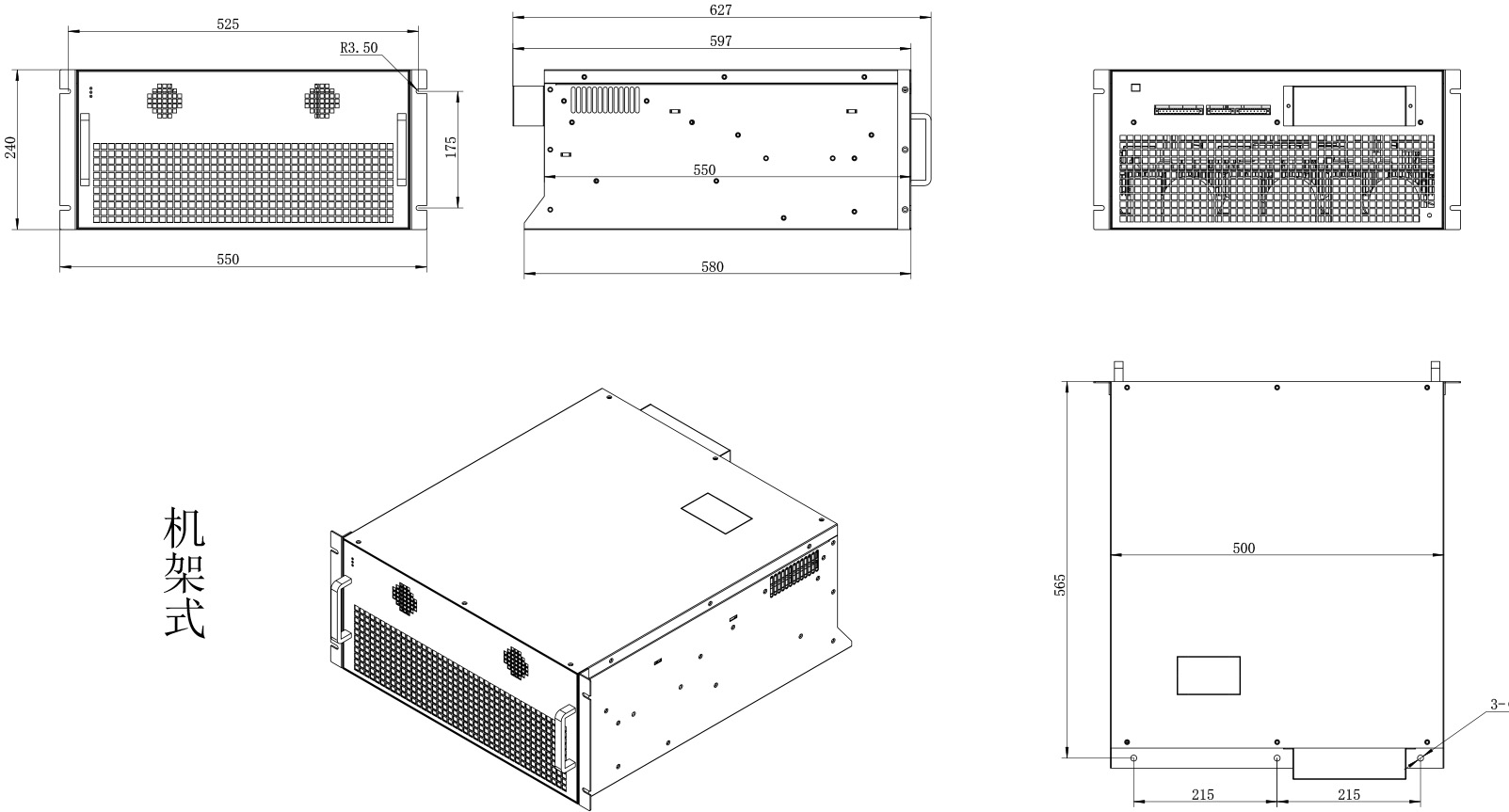

  • APF_0.4kV_(75-100)A_机架.jpg
    APF_0.4kV_(75-100)A_机架
  • APF_0.4kV_50A_机架.jpg
    APF_0.4kV_50A_机架
  • APF_0.22kV_23A_机架.jpg
    APF_0.22kV_23A_机架
  • SVG_0.4kV_50A_壁挂.jpg
    SVG_0.4kV_50A_壁挂
