台区高低电压治理应用案例

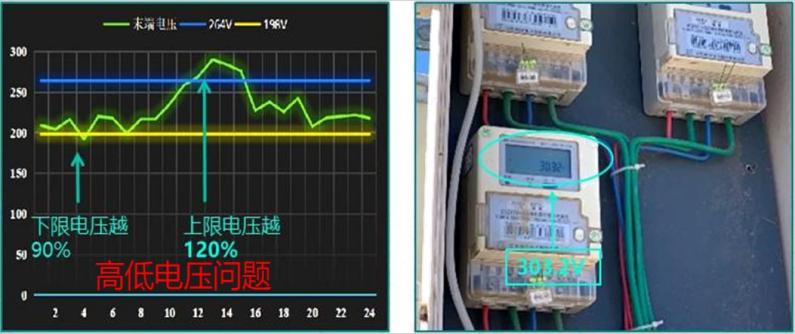

【案例背景】某扶贫光伏项目，由一台总容量为315kVA的配电变压器供电，由于台区供电半径超过500米，线路末端村委会处电压超过303V，导致线路末端村部及附近的光伏逆变器大面积脱网。

B相电流达到149.5A，C相电流仅13.1A。

【面临问题】如何保证大规模分布式能源接入下配电网的区域能量平衡，保持电网稳定；电网公司巨额投资及其经济性问题（消纳光伏进行增容改造)。

【治理方案】为在光伏渗透率较高的低压配电线路末端安装一台50kW的电能质量综合治理装置，解决分布式光伏接入后三相电压不平衡、电压越限等问题。


台区三相不平衡补偿应用案例

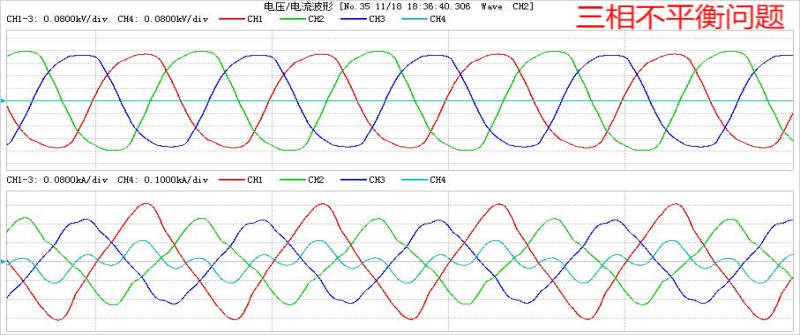

【案例背景】常州市某配网公用变（10kV/380V），用电高峰时用装置上位机监控界面检测系统得知三相电流严重不平衡，B相电流达到149.5A，C相电流仅13.1A。

【面临问题】负载不平衡度较高，导致变压器噪音大、损耗大，要求补偿设备对三相不平衡电流进行精确补偿。

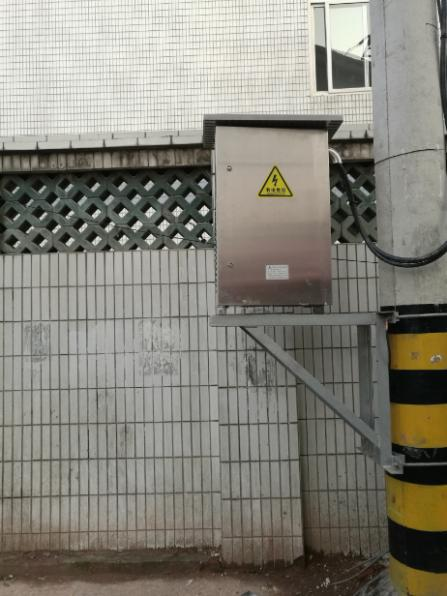

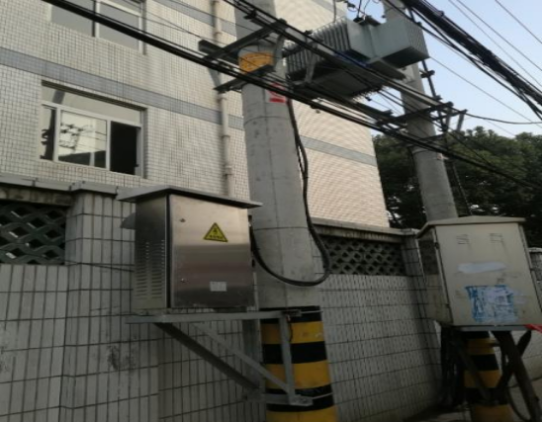

【治理方案】为降低公用变三相负荷不平衡度，减小因三相负荷不平衡造成的单相过载、电压不合规现象，我司在此公用变出线处安装一台75A的三相不平衡补偿装置。安装完毕后，三相负荷明显调平，有效降低公用变三相负荷不平衡度，减小因三相负荷不平衡造成的单相过载。

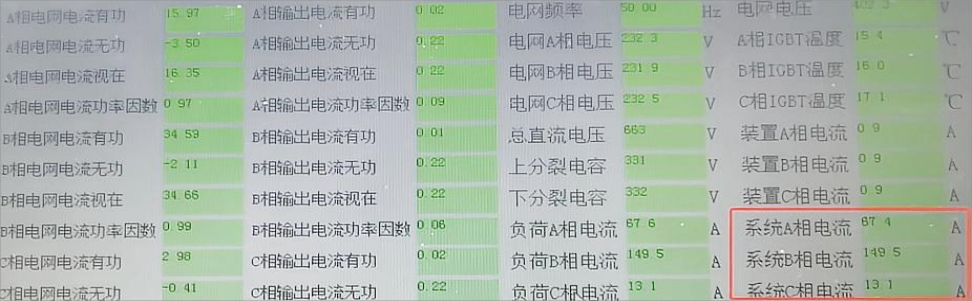

治理前：三相电流不平衡度非常大，A相电流67.4A，B相电流达到149.5A，C相电流仅13.1A。


治理后：有效降低公用变压器三相负荷不平衡度，减小因三相负荷不平衡造成的单项过载。
