APF-SiC碳化硅机型

性能特点

项目	220V系列	380V系列
海拔高度	＜2000m，2000米以上按照GB/T3859.2降额使用
环境温度	-10～+50℃（40℃以上降容）
相对湿度	≤90%，月最低温度25℃表面无凝露
污秽等级	Ⅲ级以下
工作电压	AC220V（-20%～+20%）	AC380V（-20%～+20%）
工作频率	50Hz/60Hz（45Hz~63Hz）
额定补偿容量	100A、150A
电网结构	三相三线/三相四线
并联台数	不限
整机满载效率	≥98.2%
开关频率	30kHz
功能选择	谐波补偿、谐波补偿+三相不平衡补偿
谐波补偿范围	2～50次，单次补偿率可调
补偿率	综合谐波补偿≥95%，三相不平衡补偿≥95%
中性线滤波能力	中性线滤波能力为相滤波能力的3倍
全响应时间	<40ms
噪音	≤65dB
通讯方式	2路RS485通信接口（支持Wi-Fi）
保护功能	过载、软/硬件过流、电网过欠压、电网电压不平衡、电源故障、过温、频率异常、短路保护等
安装方式	机架/壁挂
进线方式	后进线（机架式）、上进线（壁挂式）
防护等级	IP20

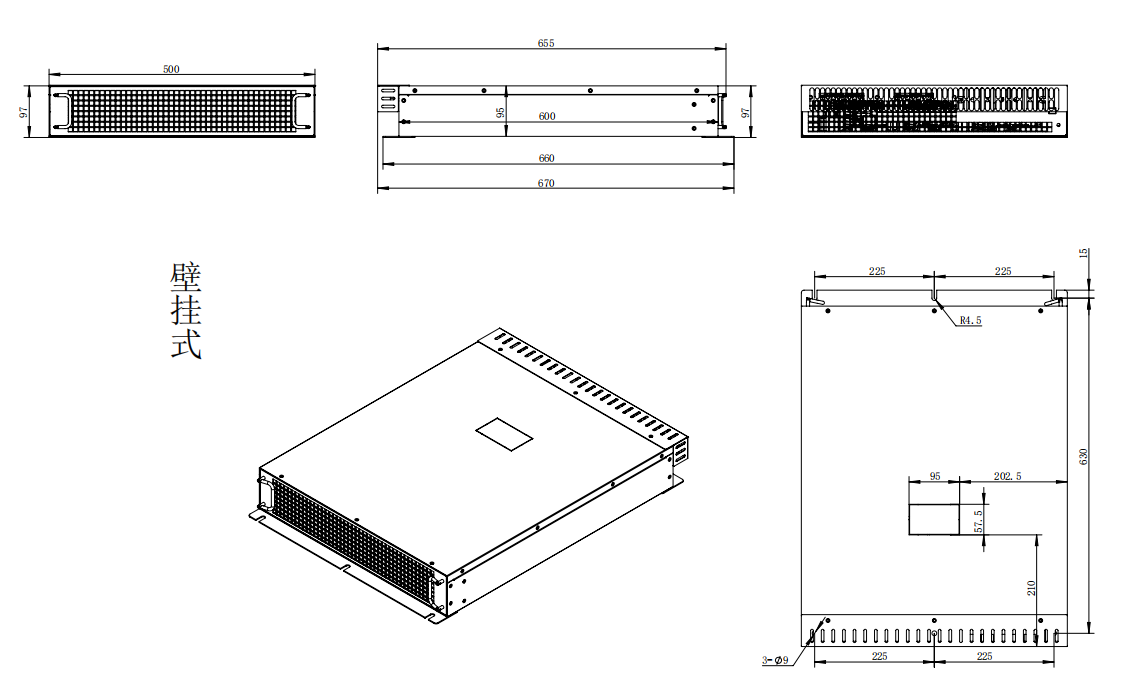

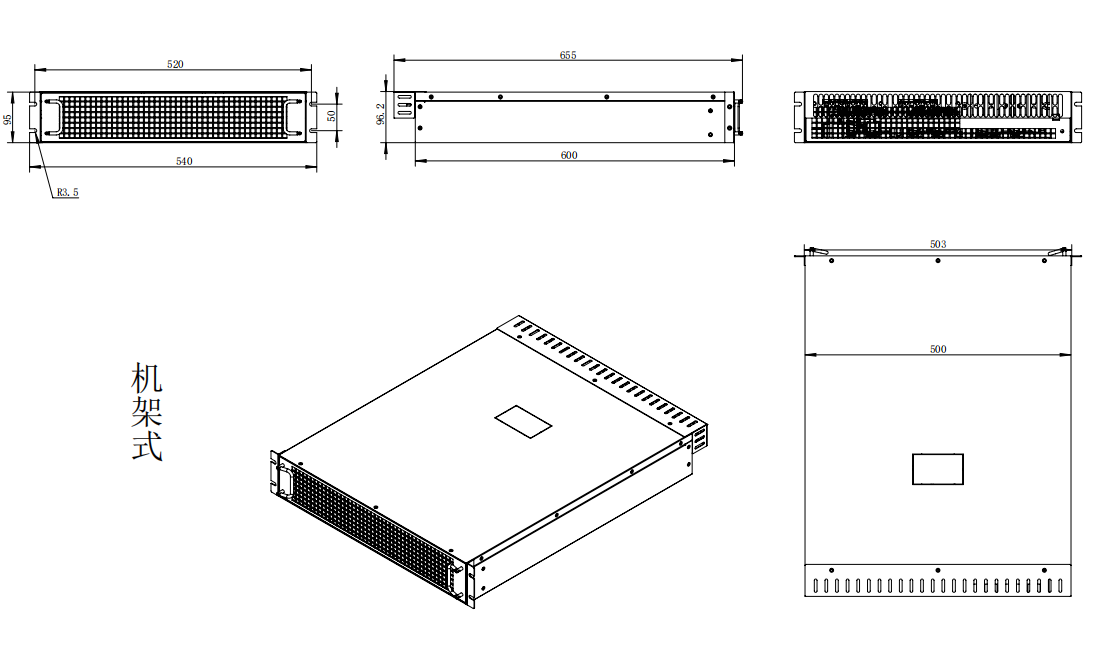

尺寸图
